Die Charpy-Impaktprüfung ist eine der in der Industrie am häufigsten verwendeten mechanischen Prüfungen, um die Fähigkeit eines Materials zu bewerten, plötzlichen Stößen standzuhalten, ohne zu brechen.
In diesem umfassenden Leitfaden analysieren wir den Ablauf des Charpy-Tests, die einschlägigen Normen, die Vorteile der Methode und die Anwendungen in verschiedenen Produktionsbereichen.
Der Charpy-Test ist ein zerstörender Versuch, der zur Bestimmung der Schlagzähigkeit eines Materials verwendet wird. Das Prinzip ist einfach: Ein Pendel wird aus einer vorgegebenen Höhe fallen gelassen und trifft eine eingeschnittene Probe, bis diese bricht.
Die während des Bruchs absorbierte Energie stellt den Zähigkeitswert des Materials dar und wird üblicherweise in Joule (J) angegeben.
Dieser Test ist besonders wichtig, um das Verhalten von Materialien zu bewerten, die folgenden Beanspruchungen ausgesetzt sind:
Das sogenannte Zähigkeitspendel ist das Hauptelement des Charpy-Tests.
Eine Charpy-Prüfmaschine besteht aus:
Der Test wird nach einer genauen Abfolge durchgeführt:
Der Energieverlust entspricht der zum Zerstören des Materials aufgewendeten Energie.
Um vergleichbare Ergebnisse zu gewährleisten, muss die Probe die in den Normen festgelegten Abmessungen und Geometrien einhalten.
In der Regel weist die Probe folgende Merkmale auf:
Das Hauptergebnis der Prüfung ist die vom Probestück während des Bruchs absorbierte Energie.
Ein zähes Material:
Ein sprödes Material:
Je höher der gemessene Wert, desto besser ist die Schlagfestigkeit des Materials.
Einer der wichtigsten Aspekte des Charpy-Tests ist die Bewertung der Duktil-zu-spröde-Übergangstemperatur.
Viele Stähle zeigen nämlich unterschiedliches Verhalten bei veränderlicher Temperatur:
Aus diesem Grund wird der Test häufig bei verschiedenen Temperaturen durchgeführt, sodass Zähigkeitskurven erstellt werden können, die für die industrielle Auslegung nützlich sind.
Charpy-Prüfungen sind durch internationale Standards geregelt, die die Einheitlichkeit und Wiederholbarkeit der Ergebnisse gewährleisten.
Die wichtigsten Normen umfassen:
Internationaler Standard für den Kerbschlagversuch an metallischen Werkstoffen mit Pendel.
Weit verbreiteter Standard auf dem nordamerikanischen Markt zur Bestimmung der Schlagzähigkeit metallischer Werkstoffe.
Historische europäische Referenz, heute weitgehend in die ISO-Normen integriert.
Die Einhaltung der Normen ist essenziell für Zertifizierungen, Qualitätskontrollen und Prozessqualifikationen.
Der Charpy-Test wird oft mit dem Izod-Test verglichen.
Die wichtigsten Unterschiede betreffen:
| Merkmal | Charpy-Versuch | Izod-Versuch |
| Probenlage | Horizontal | Vertikal |
| Art der Auflage | Zwei Auflagen | Eine einzige Einspannung |
| Aufprallpunkt | Seite gegenüber der Kerbe | Seite mit der Kerbe |
Beide Tests messen die während des Bruchs absorbierte Energie, folgen jedoch unterschiedlichen Verfahrensweisen.
Der Charpy-Impaktversuch ist in zahlreichen Produktionsbereichen von grundlegender Bedeutung.
Er ermöglicht die Bewertung von:
Bauteile für Öl- und Gaspipelines müssen auch in extremen Umgebungen hohe Zähigkeit gewährleisten.
Kraftwerke, Turbinen und industrielle Anlagen erfordern Werkstoffe mit hoher Stoßenergieaufnahme.
Der Test wird verwendet, um das Verhalten von Werkstoffen bei Aufprall und Kollisionen zu prüfen.
Zähigkeit ist ein wesentlicher Parameter für die strukturelle Sicherheit und Zuverlässigkeit von Bauteilen.
Der Einsatz des Zähigkeitspendels bietet zahlreiche Vorteile:
Aus diesen Gründen bleibt der Test eine der am häufigsten eingesetzten Methoden in Prüflaboren und Qualitätskontrollabteilungen.
Trotz seiner Verbreitung hat der Charpy-Test einige Einschränkungen:
Für eine vollständige Charakterisierung des Werkstoffs ist es oft notwendig, weitere mechanische Prüfungen hinzuzuziehen.
Er dient zur Messung der Energiemenge, die ein Material bei einem Schlag bis zum Bruch aufnehmen kann.

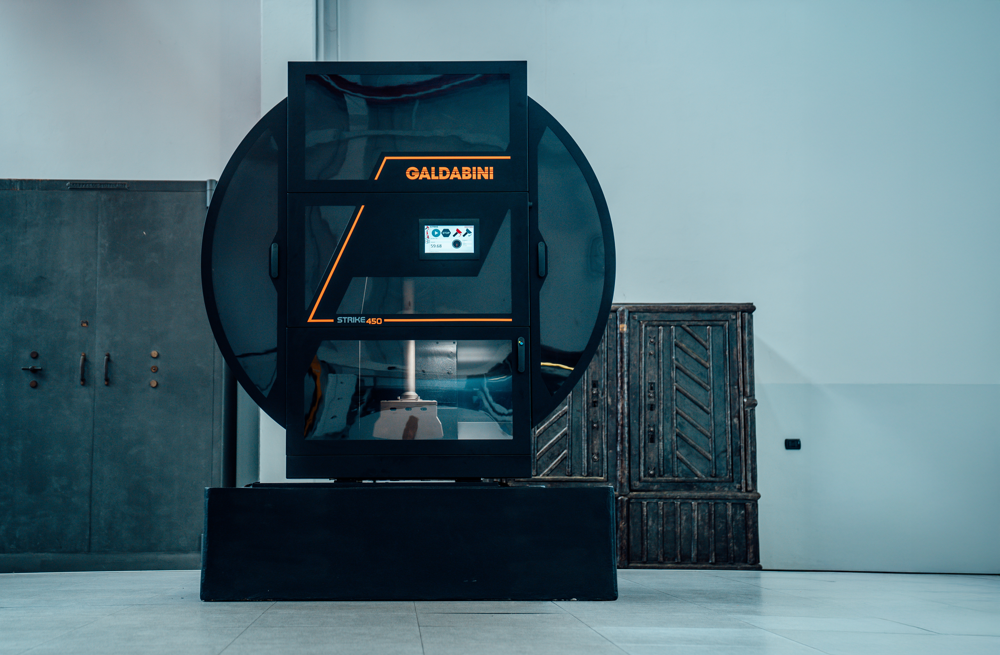

Es ist die für den Charpy-Test verwendete Maschine, bestehend aus einem Pendel, das die Probe trifft und deren Bruch verursacht.
Die absorbierte Energie wird üblicherweise in Joule (J) angegeben.
Die Kerbe erzeugt eine Spannungskonzentration, die das kontrollierte Einsetzen des Bruches erleichtert.
Hauptsächlich Metalle und Legierungen, es gibt jedoch auch Varianten der Methode, die auf Polymere und Verbundwerkstoffe anwendbar sind.
