In der modernen Fertigungsindustrie ist die geometrische Präzision eine grundlegende Voraussetzung, um Qualität, Zuverlässigkeit und Produktionskontinuität sicherzustellen.
Während Prozessen wie Walzen, Schmieden, mechanischer Bearbeitung oder Wärmebehandlung können metallische Bauteile Verformungen erleiden, die die vom Entwurf geforderten Maßtoleranzen beeinträchtigen. Schon eine geringe Durchbiegung einer Welle, einer Stange oder eines Rohrs kann die nachfolgenden Bearbeitungsschritte, die Montage und in manchen Fällen die Leistungsfähigkeit des Endprodukts beeinflussen.
Um die korrekte Geometrie der Bauteile wiederherzustellen, kommt das Richten zum Einsatz, ein Prozess, der an den Stellen, an denen eine Verformung vorliegt, kontrollierte Kräfte anwendet und das Teil innerhalb der vorgesehenen Toleranzen zurückführt. Diese Bearbeitung verbessert nicht nur die Qualität des Bauteils, sondern trägt auch dazu bei, Nacharbeiten, Ausschuss und Stillstandzeiten zu reduzieren und den gesamten Produktionsprozess zu optimieren.
Die Richtmaschinen sind genau dafür konzipiert, diesen Prozess mit hoher Präzision zu automatisieren und zu steuern. Dank integrierter Messsysteme und der kontrollierten Kraftanwendung ermöglichen sie das Richten von Stangen, Wellen, Rohren und Profilen auf wiederholbare und zuverlässige Weise. Die Lösungen von Galdabini umfassen manuelle, automatische, horizontale automatische und Heavy-Duty-Richtmaschinen, die je nach zu bearbeitendem Bauteil und den produktiven Anforderungen des Kunden konfigurierbar sind und in Branchen wie Automotive, Präzisionsmechanik, Öl & Gas sowie der Fertigung von Metallprofilen Anwendung finden.
Eine Richtmaschine ist ein Industriesystem, das entwickelt wurde, um Verformungen in metallischen Bauteilen zu korrigieren und sie auf die projektspezifische Geometrie zurückzuführen. Durch Messsysteme und die kontrollierte Kraftanwendung ermöglichen diese Maschinen gezielte Eingriffe an den verformten Stellen und gewährleisten hohe Präzision, Wiederholgenauigkeit und Qualität des bearbeiteten Teils. Richtmaschinen werden eingesetzt, um ein breites Spektrum an Bauteilen zu bearbeiten, darunter Stangen, Wellen, Rohre, Halbachsen, Antriebswellen, Zahnstangen und Metallprofile, und sichern die Einhaltung der geforderten Maßtoleranzen vor nachfolgenden Bearbeitungsschritten oder der Montage.
Das Funktionsprinzip einer Richtmaschine besteht darin, die Verformungen des Bauteils zu lokalisieren und ausschließlich an den Stellen, an denen eine Korrektur erforderlich ist, eine kontrollierte Kraft anzuwenden. In den fortschrittlichsten Lösungen wird der Prozess von integrierten Messsystemen unterstützt, die Größe und Lage der Verformung präzise ermitteln und so genaue und wiederholbare Eingriffe ermöglichen. Dieser Ansatz gestattet es, perfekt ausgerichtete Bauteile zu erhalten, die Qualität des Endprodukts zu verbessern und den Bedarf an Nacharbeit zu verringern.
Das Richten stellt in zahlreichen industriellen Prozessen eine strategische Phase dar. Verformungen, die während des Walzens, Schmiedens, der Wärmebehandlung oder mechanischer Bearbeitungen entstehen, können die geometrische Präzision des Bauteils beeinträchtigen und die nachfolgenden Bearbeitungsschritte beeinflussen. Diese Unvollkommenheiten zu korrigieren bedeutet, die Einhaltung der Maßtoleranzen zu gewährleisten, die Zuverlässigkeit des Teils zu erhöhen und über die gesamte Produktion hinweg eine konstante Qualität sicherzustellen.
In den anspruchsvolleren Branchen, wie der Präzisionsmechanik, der Automobilindustrie oder der Öl & Gas-Branche, kann schon eine minimale Verformung die Leistungsfähigkeit eines Bauteils beeinträchtigen, weshalb das Richten ein unverzichtbarer Schritt im Produktionsprozess ist.
Jeder Richtprozess weist unterschiedliche Anforderungen auf, abhängig vom zu bearbeitenden Bauteil, den Abmessungen des Teils, den geforderten Toleranzen und dem Automatisierungsgrad des Produktionsprozesses. Deshalb existiert keine universelle Richtmaschine: Die Auswahl der am besten geeigneten Lösung hängt von der spezifischen Anwendung und den Produktionszielen des Unternehmens ab.
Die Produktpalette von Galdabini umfasst manuelle Richtmaschinen, automatische, horizontale automatische und Heavy-Duty-Maschinen, die für die Bearbeitung verschiedener Bauteiltypen ausgelegt und je nach Kundenanforderung konfigurierbar sind. Dieser Ansatz ermöglicht die Realisierung von Systemen, die nahtlos in den Produktionsprozess integriert werden können und Präzision, Produktivität und Qualität des Endbauteils optimieren.

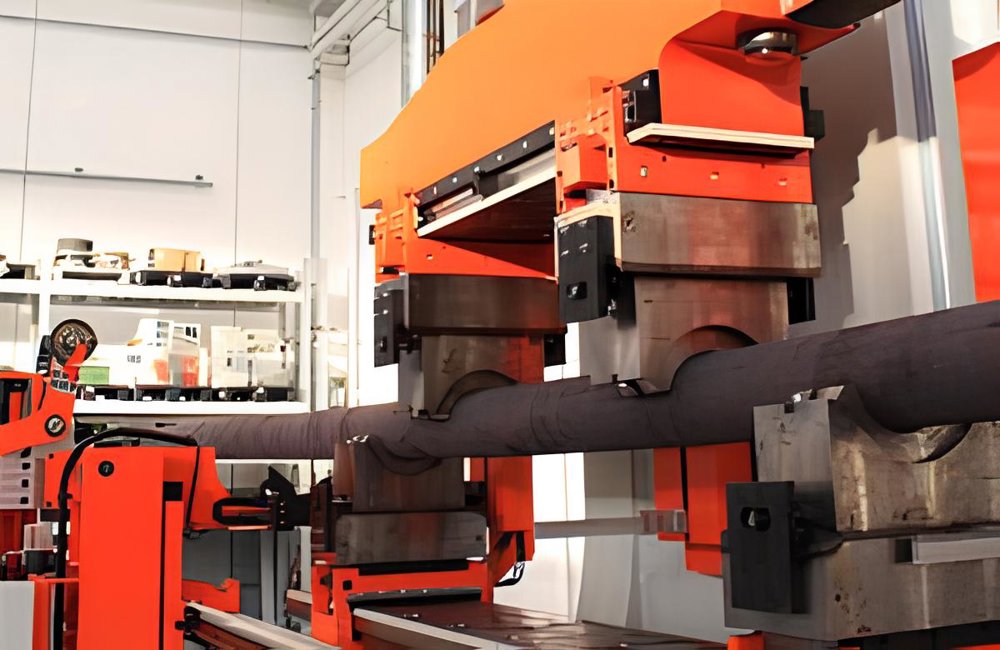

Die Heavy-Duty automatischen Richtmaschinen sind für die Bearbeitung großer und hochbeanspruchter Materialien konzipiert, wie Stangen, Rohre, Eisenbahnscheibenachsen und geschmiedete Teile für die Öl & Gas-, Stahl- und Schwermaschinenbau-Branche. In diesen Anwendungen ist es entscheidend, Präzision auch bei großen Längen und hohen Gewichten sicherzustellen, während gleichzeitig taktzeitkompatible Durchläufe für die industrielle Produktion eingehalten werden.
Zu dieser Familie gehören die Modelle Gantry 300, Gantry 1500 und Twin 4000, entwickelt für anspruchsvolle Anwendungen durch den Einsatz fortschrittlicher Messsysteme, Prozessautomatisierung und kundenspezifischer Konfigurationen entsprechend den Eigenschaften des Bauteils. Heavy-Duty-Lösungen können zudem mit automatischen Be- und Entladesystemen integriert werden, um die Produktivität zu steigern und den Bedienereinsatz zu reduzieren.
Die automatischen Richtmaschinen sind die ideale Lösung für die Produktion von Bauteilen, die hohe Präzision, Wiederholgenauigkeit und kontinuierlichen Betrieb erfordern. Sie werden zum Richten von Wellen, Halbachsen, Nockenwellen, Zahnstangen, Werkzeugen und vielen anderen mechanischen Teilen eingesetzt, die in den Bereichen Automotive, Transport, Präzisionsmechanik und industrieller Fertigung Verwendung finden.
Die Produktpalette umfasst die Modelle PAS 4, PAS 12, PAS 25, PAS 30, PAS 50, PAS 120 sowie die Richtmaschinen Ring 12 und Ring 25, die für spezifische Anwendungen entwickelt wurden. Dank integrierter Messsysteme und der automatischen Prozesssteuerung können diese Maschinen Verformungen präzise erkennen und die Kraft nur dort anwenden, wo sie erforderlich ist, wodurch die Bauteilqualität verbessert und Nacharbeiten sowie Ausschuss reduziert werden.
Für bestimmte Anwendungen ist das horizontale Richten die effektivste Lösung. Die Twin 60 wurde für die Bearbeitung von Profilen, Linearführungen, Zahnstangen, Stangen und anderen langgebauten Bauteilen konzipiert und kombiniert in einer Maschine die Längsrichtungskorrektur mit der Torsionskorrektur.
Im Gegensatz zu traditionellen vertikalen Systemen wird das Bauteil frei auf Lagerungen abgestützt, während die Kraft horizontal angewendet wird. Die kontinuierliche Messung mittels Laser-Scan ermöglicht die Erfassung der Verformung über die gesamte Bauteillänge vor, während und nach dem Richten und gewährleistet eine vollständige Kontrolle sowie die 100%-Inspektion der produzierten Teile.
Neben vollautomatischen Systemen bietet Galdabini auch manuelle Lösungen wie die S 300 an, die für Anwendungen entwickelt wurden, die eine größere operative Flexibilität, begrenzte Stückzahlen oder spezielle Bearbeitungen erfordern. Diese Maschinen erhalten die hohen Qualitätsstandards der Präzisionsrichttechnik bei, erlauben dem Bediener jedoch direkten Eingriff in den Prozess und stellen damit eine effiziente Lösung für spezielle Produktionsanforderungen dar.
Heutige Richtmaschinen beschränken sich nicht mehr darauf, eine Kraft auf ein verformtes Bauteil auszuüben. Der technologische Fortschritt hat diese Systeme in fortschrittliche Lösungen verwandelt, die Verformungen messen, analysieren und mit hoher Präzision korrigieren können, wodurch Prozesskontrolle und Bauteilqualität verbessert werden.
Einer der wichtigsten Aspekte des modernen Richtens ist die Fähigkeit, Größe und Lage der Verformung präzise zu bestimmen, bevor eingegriffen wird. Die Richtmaschinen von Galdabini integrieren fortschrittliche Messsysteme, die die Punkte identifizieren, an denen die Kraft angewendet werden muss, und den Prozess hochgradig wiederholbar machen, wodurch unnötige Eingriffe vermieden werden.
Dieser Ansatz ermöglicht es, die geometrische Präzision der Bauteile zu verbessern und die nachgelagerten Bearbeitungsschritte zu optimieren, was zur Reduzierung von Nacharbeit und Ausschuss beiträgt.
Für Anwendungen, die noch höhere Präzisionsanforderungen stellen, hat Galdabini optische Messlösungen direkt in seine Richtmaschinen integriert. Die Systeme LASER SCAN und LASER TUBE ermöglichen berührungslose Messungen, wodurch der Verschleiß von Messwerkzeugen entfällt und jeglicher Einfluss auf das Bauteil während der Kontrolle ausgeschlossen wird.
Insbesondere LASER SCAN erfasst mit hoher Genauigkeit den Linearitätsfehler über die gesamte Länge von Stangen und Profilen, während LASER TUBE für die Messung der inneren Linearität von Rohren und gebohrten Hülsen entwickelt wurde, indem es Lage und Ausmaß der Verformung bestimmt, sodass diese durch das Richten am Außendurchmesser korrigiert werden kann.
Moderne Richtmaschinen können in automatisierte Produktionslinien integriert werden und mit Handhabungs-, Be- und Entladesystemen sowie anderen Anlagen im Werk kommunizieren. Durch Automatisierung lassen sich Produktivität und Wiederholgenauigkeit steigern und der Bedienereinsatz reduzieren, sodass das Richten nahtlos in den Produktionsfluss eingebunden wird.
Für Heavy-Duty-Anwendungen können die Richtmaschinen von Galdabini beispielsweise mit automatischen Handhabungssystemen ausgestattet werden, die entsprechend dem Layout des Werks und dem Produktionsfluss des Kunden ausgelegt sind.
Jeder Richtprozess weist spezifische Merkmale auf, die vom Bauteiltyp, den Abmessungen, den Produktionsvolumina und den geforderten Toleranzen abhängen. Aus diesem Grund werden die Richtmaschinen von Galdabini nicht als Standardmaschinen betrachtet, sondern als konfigurierbare und anwendungsspezifisch personalisierbare Lösungen.
Von der Wahl der Messtechnik bis zum Automatisierungsgrad und der Integration in die restliche Produktionslinie kann jede Maschine so ausgelegt werden, dass sie sich an den Prozess des Kunden anpasst und Produktivität, Präzision und Qualität des Endbauteils maximiert.
Richtmaschinen werden in zahlreichen Industriezweigen eingesetzt, in denen die geometrische Präzision von Bauteilen eine wesentliche Voraussetzung darstellt. Die Möglichkeit, Verformungen kontrolliert zu korrigieren, verbessert die Produktqualität, reduziert Ausschuss und stellt die Einhaltung der für nachfolgende Bearbeitungsschritte geforderten Toleranzen sicher. Dank des breiten Angebots an Lösungen können die Richtmaschinen von Galdabini für sehr unterschiedliche Anwendungen konfiguriert werden und sich den Merkmalen des Bauteils und des Produktionsprozesses anpassen.
Die Wahl einer Richtmaschine hängt nicht nur vom zu bearbeitenden Bauteil ab, sondern auch von der Fähigkeit des Herstellers, eine Lösung zu entwickeln, die wirklich zum Produktionsprozess passt. Jedes Unternehmen hat unterschiedliche Anforderungen in Bezug auf Materialien, Geometrien, Produktionsvolumina, Automatisierungsgrad und geforderte Präzision.
Aus diesem Grund werden die Richtmaschinen von Galdabini als anpassbare und konfigurierbare Lösungen entworfen, die auf das zu richtende Bauteil und die spezifischen Bedürfnisse des Kunden zugeschnitten sind. Von der Auswahl der Messtechnik über den Automatisierungsgrad bis hin zur Integration mit Handhabungssystemen und Produktionslinien kann jede Maschine so angepasst werden, dass der Prozess optimiert und die Produktivität maximiert wird.
Die breite Palette an manuellen, automatischen, horizontalen automatischen und Heavy-Duty-Richtmaschinen ermöglicht den Einsatz in Anwendungen von der Präzisionsmechanik bis zur Bearbeitung großer Stangen und Rohre, wobei stets hohe Standards in Bezug auf Präzision, Wiederholgenauigkeit und Zuverlässigkeit eingehalten werden.
Dank dieser gestalterischen Flexibilität und des fachlichen Know-hows im industriellen Richten ist Galdabini in der Lage, Lösungen anzubieten, die sich effektiv in moderne Produktionsprozesse integrieren und zur Verbesserung der Bauteilqualität sowie der Gesamteffizienz der Fertigung beitragen.
Richtmaschinen werden verwendet, um Verformungen zahlreicher metallischer Bauteile zu korrigieren, darunter Stangen, Wellen, Rohre, Halbachsen, Antriebswellen, Zahnstangen und Metallprofile. Die Wahl der Maschine richtet sich nach der Bauteilgröße, dem Material, den geforderten Toleranzen und dem Automatisierungsgrad des Produktionsprozesses.
Der Hauptunterschied betrifft den Automatisierungsgrad des Prozesses. Bei manuellen Richtmaschinen identifiziert der Bediener die Verformungsstelle und wendet die für die Korrektur erforderliche Kraft an. Automatische Richtmaschinen hingegen integrieren Mess- und Steuerungssysteme, die die Verformung automatisch erkennen und den Richtvorgang steuern, wodurch Produktivität, Wiederholgenauigkeit und Bauteilqualität verbessert werden.
Die Auswahl hängt von verschiedenen Faktoren ab: Bauteiltyp, Abmessungen, Material, geforderte Präzision, Produktionsvolumen und gewünschter Automatisierungsgrad. Aus diesem Grund bietet Galdabini eine Palette konfigurierbarer und personalisierbarer Richtmaschinen an, die entwickelt wurden, um sich an die spezifischen Anforderungsprofile der Kunden anzupassen.
Eine automatische Richtmaschine ermöglicht es, die Produktivität zu steigern, die Wiederholgenauigkeit des Prozesses zu verbessern und das Risiko von Fehlern durch manuelle Eingriffe zu reduzieren. Dank integrierter Messsysteme und der automatischen Steuerung der aufgebrachten Kraft lassen sich Bauteile mit höherer Kontinuität und Qualität innerhalb der geforderten Toleranzen herstellen.
Ja. Die Richtmaschinen von Galdabini können in automatische Linien mit Be- und Entladesystemen, Industrierobotern, elektromechanischen Portalhandling- Lösungen und weiteren Handhabungsoptionen integriert werden, entsprechend dem Layout des Werks und dem Produktionsfluss. Dies ermöglicht die Automatisierung des Richtprozesses und eine Verbesserung der Gesamteffizienz der Fertigung.
Ja. Alle Richtmaschinen von Galdabini können konfiguriert werden, um sich an das zu bearbeitende Bauteil, den Produktionsprozess und die Anforderungen des Kunden anzupassen. Die Anpassung kann die Messtechnik, den Automatisierungsgrad, die Handhabungssysteme und die Integration in die Produktionslinie betreffen, sodass eine Lösung entsteht, die optimal zur spezifischen Anwendung passt.
